带图像分析维氏硬度计

HV/HVS-5ZC/10ZC/30ZC/LCD

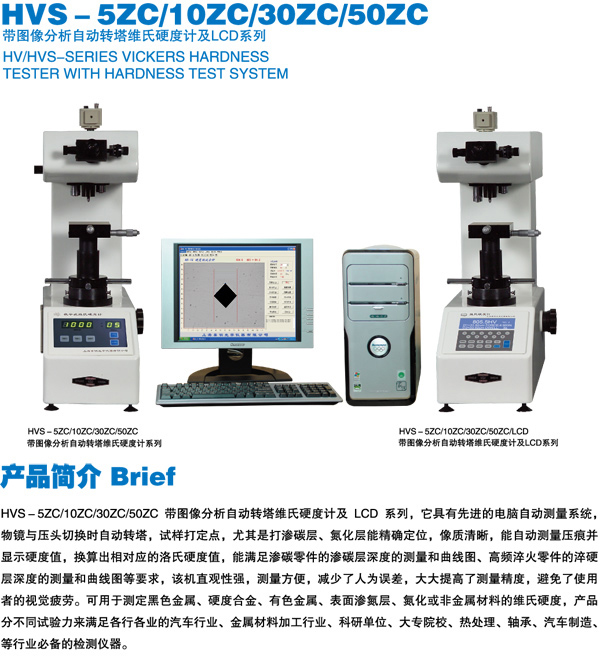

维氏硬度计及带图像分析自动转塔维氏硬度计

HVS-5ZC/10ZC/30ZC型带图像分析自动转塔数显维氏硬度计及LCD系列HVS-5ZC/10ZC/30ZC型带图像分析自动转塔数显维氏硬度计及LCD系列
VICKERS HARDNESS TESTER WITH PICTURE ANALYSIS SYSTEM
产品简介 Brief
带图像分析自动转塔维氏硬度计,它具有先进的电脑自动测量系统,物镜与压头切换时自动转塔,试样打定点,尤其是打渗碳层、氮化层能精确定位,像质清晰,能自动测量压痕并显示硬度值,换算出相对应的洛氏硬度值,能满足渗碳零件的渗碳层深度的测量和曲线图、高频淬火零件的淬硬层深度的测量和曲线图等要求。该机直观性强,测量方便,减少了人为误差,大大提高了测量精度,避免了使用者的视觉疲劳。自二十世纪推出以来,在汽车制造、热处理、科研单位、大专院校等行业必备的检测仪器。

    Vicker hardness tester with picture analysis system, it is equipped with computerized measuring system, with auto-motorized turret of precision position. It displays the HV hardness or HK hardness values. The machine with the friendly menu combining with the convenience-measured way, reduced the artificial error, increase the accuracy of the measurement Since 96 years, the latest type has occupied the leading position of the hardness tester in the country.

HVS-5ZC/10ZC/30ZC型带图像分析自动转塔数显维氏硬度计及LCD系列
VICKERS HARDNESS TESTER WITH PICTURE ANALYSIS SYSTEM

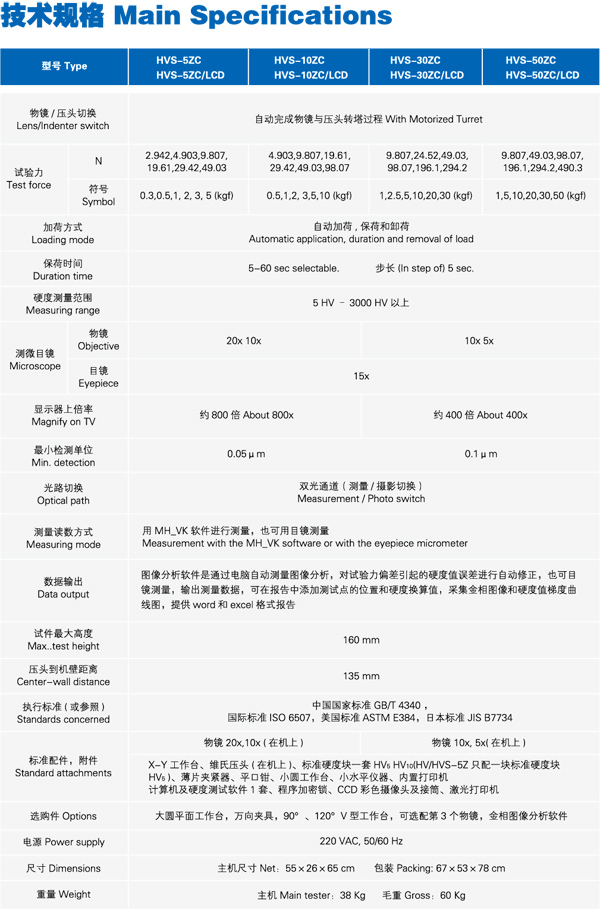

技术规格 MAIN SPECIFICATIONS
型号
Type
HVS-5ZC
HVS-5ZC/LCD
HVS-10ZC
HVS-10ZC/LCD
HVS-30ZC
HVS-30ZC/LCD
物镜/压头切换Lens/Indenter switch
自动转塔
With Motorized Turret
试验力
Test force
N
2.942,4.903
9.807,19.61
29.42,49.03
4.903,9.807 19.61,29.42
49.03,98.07
9.807,24.52
49.03,98.07
196.1,294.2
符号
Symbol
HV0.3,HV0.5
HV1,HV2
HV3,HV5
HV0.5,HV1
HV2,HV3
HV5,HV10
HV1,HV2.5
HV5,HV10
HV20,HV30
加荷方式
Loading mode
程控自动加荷,保荷和卸荷
Program-controlled application, duration and removal of load
保荷时间
Duration time
5 – 60 sec selectable
步长
(In step of ) 5 sec.
硬度测量范围
Measuring range
5 HV – 3000 HV
测量显微镜
Microscope
物镜Objective
20x 10x(观察用)
10x 5x(观察用)
目镜Eyepiece
15x
监视器上倍率
Magnify on TV
800倍
About 800x
400倍
About 400x
最小检测单位
Min. detection
0.05μm
0.1 μm
操作系统 OS
Win2000/XP
测量读数方式
Measuring mode
计算机自动测量图像分析,硬度软件精确修正和梯度图示。也可目镜测量。输出测量数据,采集金相图像,及硬度梯度图,并打印和保存
Auto measurement, picture analysis, accurate correction, Print out or save in files the measured data, image, graphs and layer hardness gradient graph.
试件最大高度
Max..test height
160mm
执行标准Standard
中华人民共和国国家标准GB/T 4340.2-1999金属维氏硬度计试验第二部分:硬度计的检验,上海市企业标准 Q/NWFQ 02-2002维氏硬度计
标准配件,附件
Standard attachments
物镜20x,10x (在机上)
物镜10x, 5x(在机上)
X-Y工作台 维氏压头 (在机上), 标准硬度块一套HV5 HV10, (HVS-5ZC只配一块标准硬度块HV5 )薄片夹紧器,平口钳 小圆工作台 小水平仪器 CCD摄像头, 电脑主机及硬度分析软件一套 ,喷墨打印机
选购件
Options
大圆平面工作台,万向式平口钳,120°V型工作台
90°V型工作台,数码相机及适配镜
电源 Power supply
220 VAC, 50/60 Hz
尺寸 Dimensions
净 Net:22×54×65 cm 包装 Packing: 32×62×75 cm
重量 Weight
主机 Main tester:38 Kg 毛重 Gross:60 Kg
