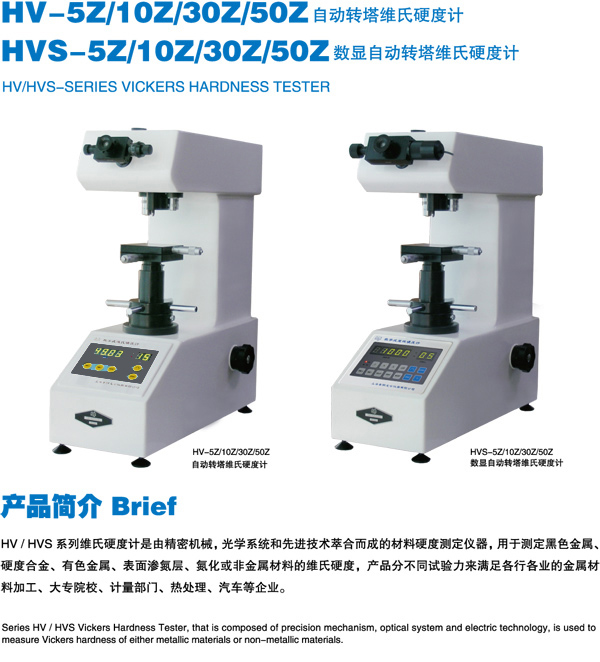

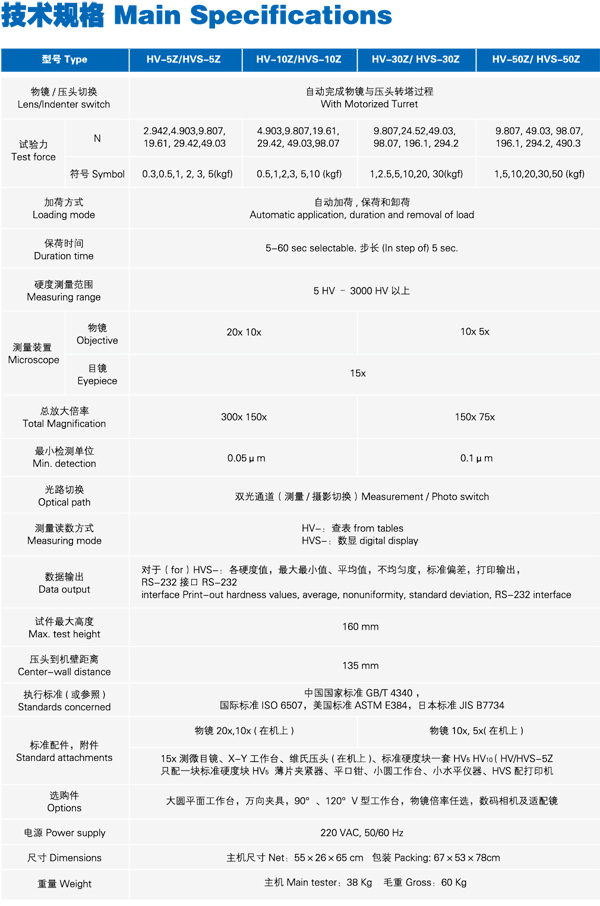

型号 |
HV-5Z HVS-5Z |
HV-10Z HVS-10Z |
HV-30Z HVS-30Z |
HVS-50Z |
物镜/压头切换 |
自动转塔
|
试验力
|
N |
2.942,4.903 9.807,19.61 29.42,49.03
|
4.903,9.807 19.61,29.42 49.03,98.07 |
9.807,24.52 49.03,98.07 196.1,294.2 |
9.807,49.03 98.07,196.1 294.2,490.3 |
符号 |
HV0.3,HV0.5 HV1,HV2 HV3,HV5
|
HV0.5,HV1 HV2,HV3 HV5,HV10 |
HV1,HV2.5 HV5,HV10 HV20,HV30 |
HV1,HV5 HV10,HV20 HV30,HV50 |
加荷方式
|
自动加荷,保荷和卸荷
|
保荷时间
|
5 – 60 步长 5 sec. |
硬度测量范围
|
5 HV – 3000 HV |
测量显微镜 |
物镜 |
20x 10x |
10x 5x |
目镜 |
15x |
最小检测单位
|
0.05 μm(HV) 0.05μm(HVS) |
1.0μm(HV) 0.1μm(HVS) |
总放大倍率 |
300x 150x |
150x 75x |
光路切换
|
测量/CCD摄影切换 |
测量读数方式 |
|
数据输出
|
|
|
对于HVS-:各硬度值,平均值,不均匀度,标准偏差,打印输出
|
|
| |
试件最大高度
|
160mm |
压头到机壁距离
|
135 mm |
精度 |
执行标准:中华人民共和国国家标准 GB/T 4340.2-1999金属维氏硬度计试验 第二部分:硬度计的检验 上海市企业标准 Q/NWFQ 02-2002维氏硬度计
|
标准配件,附件
|
物镜20x,10x (在机上)
|
物镜10x, 5x(在机上) |
X-Y工作台 维氏压头 (在机上) 标准硬度块一套HV5 HV10 (HV/HVS-5Z只配一块标准硬度块HV5 ) 薄片夹紧器,平口钳 小圆工作台 小水平仪器 HVS配打印机
|
选购件
|
大圆平面工作台,万向式平口钳,120°V型工作台 90°V型工作台,数码相机及适配镜 |
电源 |
220 VAC, 50/60 Hz |
尺寸 |
净 :22×54×65 cm 包装 : 32×62×75 cm |
重量 |
主机:38 Kg 毛重:60 Kg | |
