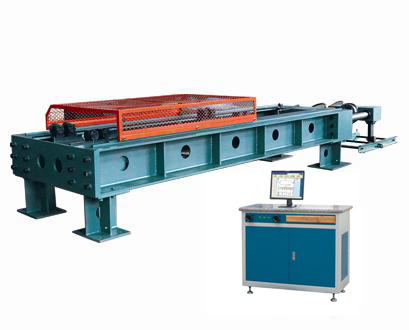

LEW系列微机屏显卧式拉力试验机

LEW系列微机屏显卧式拉力试验机

LEW系列微机屏显卧式拉力试验机

        LEW系列微机屏显卧式拉力试验机

主要用途:
LEW系列微机屏显卧式拉力试验机采用机架整体钢板焊接框架结构,单出杆双作用活塞缸施加试验力,圆柱销插装试样,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机屏幕控制并显示试验力及试验曲线,按试验方法的要求自动处理试验数据,本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点。
性能特点:
1 主机:
1.1 机架整体采用钢板焊接框架结构,通过前后夹头座、油缸及前横梁组成系统主结构;
1.2 后夹头座采用手动推动方式进行试验空间有级调整;
1.3主机外形在满足卧式试验设备技术要求的基础上进行设计,造型简洁明快、比例协调、色彩搭配合理,使试验设备的稳定性、安全性、美观性达到完美统一。
2 油源系统(泵站):
2.1 一套10l/min,30MPa恒压泵组:采用国内知名品牌电机,进口低噪声高压齿轮泵。
2.2 电机安装配有减振装置(选用减振垫),以减小振动和噪音;
2.3 油箱:全封闭标准油箱,容积80升,配油温计、油位计,精密压力过滤器,空气滤清器等并带有油温、液位、油阻保护与指示装置,根据油路的使用要求配相应高精度的滤油装置

2.4 具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能;
2.5 管路系统:主油缸加载器、夹头作动器的液压管路采用高压软管连接。



3 控制系统:



3.1 双通道控制板全部采用数字化电路,结构一致,提高了各通道的互换性;
3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能;
3.3 数据存储功能完善,可进行历史数据再现与图形显示;
技术参数:

产品型号
LEW-500
LEW-1000
LEW-2000
最大试验力
500kN
1000kN
2000kN
试验力测量范围
10KN-500kN
20KN-1000kN
40KN-2000kN
试验力示值精度
±1%
位移测量分辨力
0.01mm
试验速度
0-80mm/min
拉头空载快进速度
不小于200mm/min
试验空间
(不含活塞行程)
500-6000mm(有级调整500mm一档)
活塞行程
1100mm
工作中心高
350mm
主机外形尺寸
9000x1200x500mm

注:以上为标准配置,可根据客户要求特殊定做。
